什么是放射紋，改性塑料注塑產品出現放射紋怎么辦？

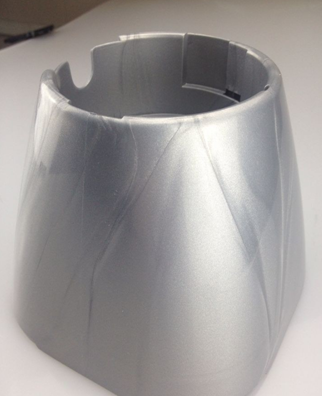

放射紋往往發生在當熔料進入到模腔內，流體前端停止發展的方向。它經常發生在大模腔的模具內，熔流沒有直接接觸到模壁或沒有遇到障礙。通過澆口后，有些熱的熔料接觸到相對較冷的模腔表面后冷卻，在充模過程中不能同隨后的熔料緊密結合在一起。
除去明顯的表面缺陷，放射紋伴隨不均勻性，熔料產生凍結拉伸，殘余應力和冷應變而產生，這些因素都影響產品質量。
在多數情況下不太可能只通過調節成型參數改進，只有改進澆口位置和幾何形狀尺寸才可以避免。
與加工參數有關的原因與改良措施如下：
1、注射速度太快 降低注射速度。
2、注射速度單級 采用多級注射速度：慢-快。
3、熔料溫度太低 提高料筒溫度（對熱敏性材料只在計量區）。增加低螺桿背壓。
與設計有關的原因與改良措施如下：
1、澆口和模壁之間過渡不好 提供圓弧過渡。
2、澆口太小 增加澆口。
3、澆口位于截面厚度的中心 澆口重定位，采用障礙注射。
關于什么是放射紋，改性塑料注塑產品出現放射紋怎么辦？的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
