尼龍工程塑料PA6、PA66、PA11、PA12、PA46、PA610、PA612、PAl010

    改性尼龍工程塑料PA6、PA66、PA11、PA12、PA46、PA610、PA612、PA1010:
    PA工程塑料供應和消費
    與通用塑料相比，包括PA在內的工程塑料生產和消費更集中在發達國家，美國、歐洲和日本等三大國家和地區的PA生產能力占世界總生產能力的90％，消費占80％。
    PA消費結構
    PA具有優良的性能，經填充、增強、增韌、阻燃等改性后其性能可進一步提高，被廣泛用于汽車、電子電氣、包裝、機械、家具、建材、運動和休閑用品、生活用品、玩具等行業。汽車工業是PA的最大用戶，其次是電子電氣工業，當然各國的消費結構不盡相同。

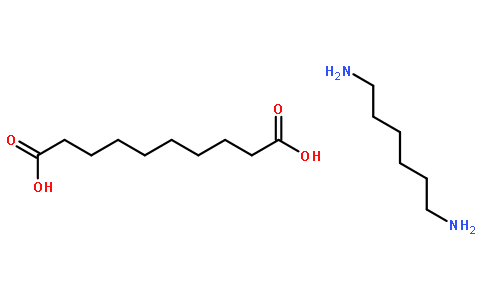

    舉例：尼龍610的加工與后處理
    尼龍610制品的加工與后處理 ： 尼龍610制品的后處理是為了防止和消除制品中的殘留應力或因吸濕作用所引起的尺寸變化。后處理方法有熱處理法和調濕法兩種。1 .熱處理 常用方法在礦物油、甘油、液體石蠟等高沸點液體中，熱處理溫度應高于使用溫度10-20℃，處理時間視制品壁厚而異，厚度在3mm以下為10-15分鐘，厚度為3-6mm時間為15-30分鐘，經熱處理的制品應注意緩慢冷卻至室溫，以防止驟冷引起制品中應力重新生成。2.調濕處理 調濕處理主要是對使用環境濕度較大的制品而進行的，其辦法有兩種：一沸水調濕法，二醋酸鉀水溶液調濕法（醋酸鉀與水的比例為1.25:1,沸點121℃）,沸水調濕法簡便,只要將制品放置在濕度為65%的環境下,使其達到平衡吸濕量即可,但時間較長,而醋酸鉀水溶液調濕法的處理溫度為80-100醋酸鉀水溶液調濕法,處理時間主要取決制品壁厚,當壁厚為1.5mm時約2小時,3mm為8小時,6mm為16-18小時.

關于尼龍工程塑料PA6、PA66、PA11、PA12、PA46、PA610、PA612、PAl010的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！
